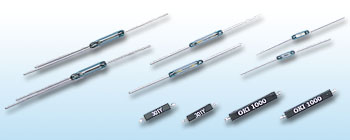

| 关于干簧管 |
|
 |
| 本公司的干簧管采用独特技术，即触点表面惰性化处理、高性能自动封装机以及利用磁通扫查方式（FS方式）的接触阻抗检测技术，因此产品性能极高，在日本国内占有最大的市场份额。另外，从低电压的信号到高电压的信号，我们拥有各种产品可供客户根据自己的用途和目的选择。 |
|
|
|
| 干簧管的结构、工作原理 |
|
|
|

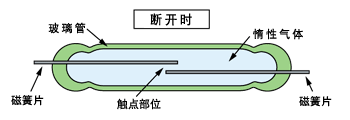

干簧管的玻璃管内装有两根强磁性簧片，将此置于管内一端使之以一定间隙彼此相对。玻璃管内封入惰性气体，同时触点部位镀铑或铱，以防止触点的活性化。

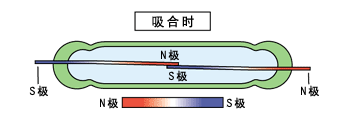

干簧管利用线圈或永磁体，为簧片诱导出N极和S极，后因这种磁性的吸引力而开始吸合。当解除磁场时，由于簧片所具有的弹性，触点即刻恢复原状并打开电路。 |
 |
| 干簧管利用线圈或永磁体，为簧片诱导出N极和S极，后因这种磁性的吸引力而开始吸合。当解除磁场时，由于簧片所具有的弹性，触点即刻恢复原状并打开电路。 |
 |
|
|
|
|
|
|
|

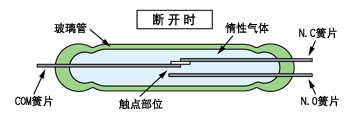

转换型产品，由于COM簧片经过机械偏置，通过位于N.C簧片的触点部位的非磁性部件保持常开状态。 |
 |

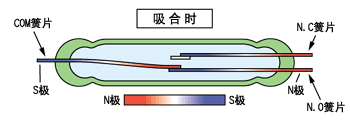

| 转换型产品，在发生外部磁场的诱导时，由于N.C侧的触点部位已被非磁性化，COM簧片将被吸引到N.O簧片侧而开始吸合。当解除外部磁场时，COM簧片再度移动到N.C簧片侧从而恢复原状。 |
 |
|
|
|
|
|
|
| 磁簧开关产品型号一览表 |
|
| 型号 |
触点方式 |
触点容量 |
外寸（mm） |
特征（触点材料） |
| 玻璃管长 |
玻璃管径 |
全长 |
|
1A |
1W |
7.0max |
φ1.80max |
35.8
± 0.3 |
极超小型(Rh) |
|
1A |
1W |
7.0max |
φ1.80max |
13.0 |
极超小型SMD(Rh) |
|
1A |
1W |
10.0max |
φ2.0max |
35.7±0.3 |
超小型(Rh) |
|
1A |
10W |
12.0max |
φ2.00max |
44.3
± 0.3 |
通用小型(Rh) |
|
1A |
10W |
13.0max |
φ2.30max |
44.2 ± 0.3 |
小型偏置型(Rh) |
|
1A |
10W |
13.0max |
φ2.30max |
56.7
± 0.3 |
小型偏置长簧片(Rh) |
|
1A |
10W |
14.0max |
φ2.20max |
44.3 ± 0.3 |
通用小型(Rh) |
|
1A |
10W |
14.0max |
φ2.20max |
19.6
± 0.3 |
通用小型(Rh) |
|
1A |
10W |
14.0max |
φ2.20max |
56.7 ± 0.3 |
小型宽查动(Rh) |
|
1A |
DC50W/AC70W |
21.0max |
φ2.75max |
55.4
± 0.3 |
高耐压、大功率
(Rh) |
|
1A |
DC50W/AC70W |
21.0max |
φ2.75max |
55.4 ± 0.3 |
大功率
(Rh) |
|
1A |
100W |
21.0max |
φ2.75max |
55.4
± 0.3 |
真空超耐压、大功率(Rh) |
|
1A |
50W(12V-3.4灯具) |
16.5max |
φ2.80max |
44.1 ± 0.3 |
灯具负荷(Rh) |
|
1A |
10W |
16.5max |
φ2.80max |
43.9
± 0.3 |
封闭式差动、低动作音(Rh) |
|
1A |
10W |
21.0max |
φ3.50max |
43.4 ± 0.3 |
寿命长(Rh) |
|
1A |
10W |
17.0max |
φ2.80max |
44.1
± 0.5 |
通用小型(Rh) |
|
1A |
10W |
14.0max |
φ2.20max |
44.3 ± 0.5 |
通用小型(Rh) |
|
1C |
3W |
14.0max |
φ2.54max |
N.O51.6
± 0.3
N.C56.1 ± 0.3 |
超小型转换器(Rh) |
|
1A |
10W |
7.0max |
φ1.80max |
35.8 ± 0.3 |
极超小型寿命长(lr) |
|
1A |
30W |
12.0max |
φ2.00max |
44.3
± 0.3 |
功率大寿命长(lr) |
|
1A |
10W |
2.5±0.1(W) |
2.5±0.1(H) |
19.5±0.2(L) |
小型SMD（成型） |
|
1A |
1.0W |
2.1±0.1(W) |
2.1±0.1(H) |
12.3±0.2(L) |
超小型SMD（成型） |
|
|
|
|
|
|
|
|
|
